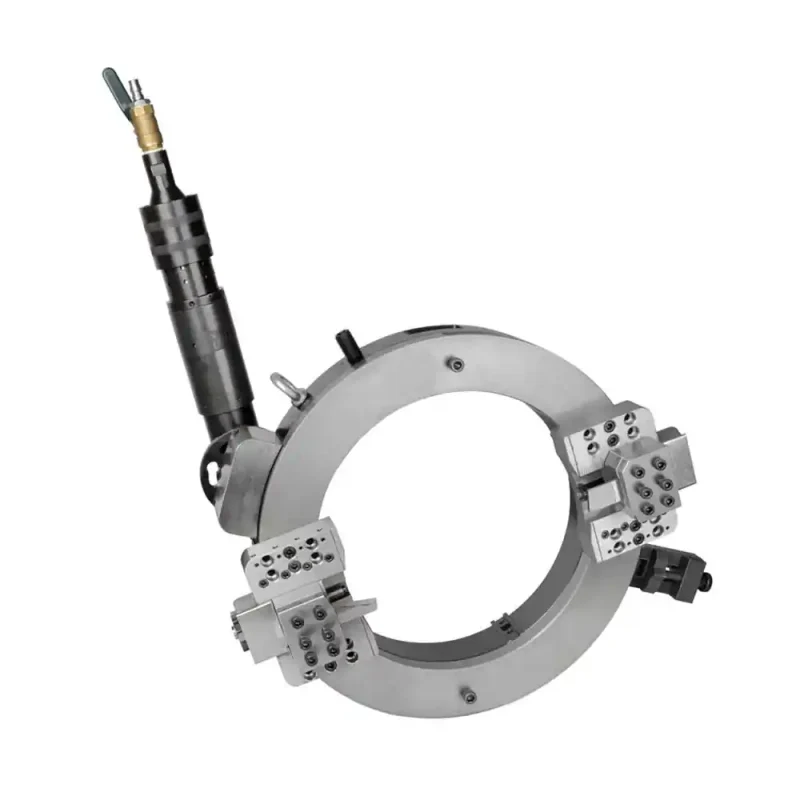

Descripción general del producto: Máquina neumática de corte y biselado de tubos con sujeción externa OCP:
Esta máquina funciona con un motor neumático. El mecanismo de transmisión, diseñado específicamente, es capaz de soportar cortes de alta intensidad. Puede funcionar con una fuente de aire de 0,6-0,8 MPa. El reductor de engranajes planetarios desacelera e impulsa el anillo de engranajes giratorio, de modo que el portaherramientas alimenta automáticamente la herramienta. La velocidad se puede ajustar. Basta con sujetar la pieza una sola vez para completar el corte y el biselado al mismo tiempo. Ofrece un buen rendimiento y una alta precisión. Se utiliza principalmente en lugares de trabajo con riesgo de incendio o explosión. Su uso es seguro y fiable.
Características de la máquina neumática de corte y biselado de tubos con sujeción externa OCP:
- Puede procesar tubos de acero al carbono, acero inoxidable, acero aleado y otros tipos de tubos.
- Proceso totalmente en frío, que no afecta en absoluto al procesamiento de las tuberías.
- Alta eficiencia de mecanizado: las operaciones de corte y biselado pueden realizarse simultáneamente con una sola sujeción.
- Mecanizado de alta precisión y alta calidad, dimensiones exactas, acabado de alta calidad y cara final mecanizada perpendicular al eje del tubo de acero.
- Se puede equipar con un portaherramientas de mandrinado para realizar el biselado interior de tubos o operaciones de mandrinado.
Características principales de la máquina neumática de corte y biselado de tubos con sujeción externa OCP:
Esta serie de máquinas está accionada por motores y se caracteriza por su gran fuerza de corte, su rápida velocidad de procesamiento, su buena calidad de biselado, su sencillo manejo, su peso ligero, su facilidad de transporte y su seguridad de uso. Esta serie tiene una amplia gama de aplicaciones: no solo sirve para biselar las soldaduras en forma de U y de V de las tuberías, sino que también permite procesar las bridas convexas tras la soldadura. El portaherramientas cuenta con una escala angular que permite seleccionar cualquier ángulo entre 0° y 37° para el mecanizado, y está equipado con una función de alimentación automática de la herramienta, lo que resulta sencillo y cómodo de manejar.
Características principales de la máquina neumática de corte y biselado de tubos con abrazadera externa OCP:
- Esta serie está compuesta por máquinas biseladoras de montaje en diámetro exterior que se caracterizan por su peso ligero y su fácil transporte.
- Instalación fácil y rápida; el mecanismo de expansión se centra automáticamente al introducirlo en el diámetro interior de la tubería.
- Además del biselado, el chaflanado y el corte de bordes de soldaduras en forma de U y de V en tubos de acero al carbono, acero inoxidable, acero aleado, etc., esta máquina también puede mecanizar las bridas convexas tras la soldadura.
- Buena calidad de ranura, alta velocidad, manejo sencillo; la profundidad de corte se puede ajustar con precisión y el ángulo de la ranura se puede seleccionar entre 0° y 45°.
| Modelo | Rango de trabajo | Espesor de la pared | Velocidad de rotación | Presión atmosférica | Consumo de aire | |
| OCP-89 | Ø25-89 | 3/4”–3” | ≤35 | 50 r/min | 0,6 MPa | 1500 l/min |
| OCP-168 | Ø50-168 | 2”-6” | ≤35 | 21 r/min | 0,6 MPa | 1500 l/min |
| OCP-230 | Ø80-230 | 3”-8” | ≤35 | 20 r/min | 0,6 MPa | 1500 l/min |
| OCP-275 | Ø125-275 | 5”-10” | ≤35 | 20 r/min | 0,6 MPa | 1500 l/min |
| OCP-305 | Ø150-305 | 6”-10” | ≤35 | 18 r/min | 0,6 MPa | 1500 l/min |
| OCP-325 | Ø168-325 | 6”-12” | ≤35 | 16 r/min | 0,6 MPa | 1500 l/min |
| OCP-377 | Ø219-377 | 8”-14” | ≤35 | 13 r/min | 0,6 MPa | 1500 l/min |
| OCP-426 | Ø273-426 | 10”-16” | ≤35 | 12 r/min | 0,7 MPa | 1 800 l/min |
| OCP-457 | Ø300-457 | 12”-18” | ≤35 | 12 r/min | 0,7 MPa | 1 800 l/min |
| OCP-508 | Ø355-508 | 14”-20” | ≤35 | 12 r/min | 0,7 MPa | 1 800 l/min |
| OCP-560 | Ø400-560 | 16”-22” | ≤35 | 12 r/min | 0,7 MPa | 1 800 l/min |
| OCP-610 | Ø457-610 | 18”-24” | ≤35 | 11 r/min | 0,7 MPa | 1 800 l/min |
| OCP-630 | Ø480-630 | 20”-24” | ≤35 | 11 r/min | 0,7 MPa | 1 800 l/min |
| OCP-660 | Ø508-660 | 20”-26” | ≤35 | 11 r/min | 0,7 MPa | 1 800 l/min |
| OCP-715 | Ø560-715 | 22”-28” | ≤35 | 11 r/min | 0,7 MPa | 1 800 l/min |
| OCP-762 | Ø600-762 | 24”-30” | ≤35 | 11 r/min | 0,8 MPa | 2000 l/min |
| OCP-830 | Ø660-813 | 26’ - 32” | ≤35 | 10 r/min | 0,8 MPa | 2000 l/min |
| OCP-914 | Ø762-914 | 30”-36” | ≤35 | 10 r/min | 0,8 MPa | 2000 l/min |
| OCP-1066 | Ø914-1066 | 36”-42” | ≤35 | 9 r/min | 0,8 MPa | 2000 l/min |
| OCP-1230 | Ø1066-1230 | 42”-48” | ≤35 | 8 r/min | 0,8 MPa | 2000 l/min |
¿Por qué elegir la máquina de corte y biselado de tubos de EKXIA?
-
Ingeniería de precisión para soldaduras impecables
“Nuestras máquinas ofrecen precisión de corte de grado quirúrgico y ángulos de bisel uniformes (±0,5°), garantizando extremos de tubería perfectamente alineados y listos para soldar en todo momento, lo que elimina la necesidad de volver a realizar el trabajo y garantiza la integridad estructural de las tuberías críticas”.” -
Versatilidad y rapidez inigualables in situ
“Diseñados para condiciones de trabajo difíciles, estos Se monta en cuestión de minutos sin mandriles internos, mangos para tubos incluso con incrustaciones o recubrimientos gruesos, y corte/biselado todos los materiales habituales (desde el acero al carbono hasta el acero dúplex). Reduce el tiempo de inactividad en un 50%+ ”frente a las soluciones basadas en talleres».” -
Durabilidad y rentabilidad sin concesiones
“Creado con abrazaderas de acero forjado y cajas de cambios de uso industrial, resisten años de uso intensivo. Además, bajos costes de mantenimiento y eliminación de los gastos de transporte y logística, esto significa rápida amortización y menor coste total por junta.”.”
Mira cómo funciona nuestra máquina de corte y biselado de tubos
Descubre cómo la máquina cortadora y biseladora de tubos de EKXIA ofrece un rendimiento de alta precisión en aplicaciones industriales reales. Comprueba su potencia, velocidad y fiabilidad a través de demostraciones in situ.
Preguntas frecuentes: máquina para cortar y biselar tubos
Sí, nuestras máquinas cuentan con fresas de carburo de alta resistencia. diseñado para penetrar en las incrustaciones y recubrimientos superficiales. Para obtener los mejores resultados:
-
Uso cuchillas de corte específicas para superficies recubiertas (opcional).
-
Si es posible, fija las abrazaderas a tramos de tubería limpios.
(Destaca su resistencia y la solución que ofrece para las condiciones reales de las obras)
Los modelos estándar abarcan diámetros exteriores de 2″ a 48″ (DN50-DN1200).
-
Leyenda: Selecciona la opción correcta kit de adaptador de abrazadera para el tamaño de tu tubería.
-
Disponemos de soluciones a medida para tamaños que superen este rango.
Tolerancia garantizada de ±0,5° con máquinas calibradas.
Existen ambas opciones:
-
Sistema hidráulico: Ideal para aplicaciones que requieren un par elevado (tubos de pared gruesa o de acero inoxidable).
-
Eléctrico: Ideal para lugares limpios o interiores: más silencioso y sin mangueras.
-
Portabilidad: Hay modelos disponibles que funcionan con pilas.
La vida útil de las cuchillas varía en función del material:
-
Acero al carbono: 150-200 cortes (espesor de pared de 12 mm).
-
Acero inoxidable/dúplex: 50-80 cortes (se recomienda utilizar líquido refrigerante).
-
Prolongar la vida útil: Reduce la velocidad de avance, utiliza lubricante y comprueba si hay astillas.
