Özellikler
232 Nm'den 44593 Nm'ye kadar 5 farklı model
Kasetler reaksiyon kolu olarak kullanılabilir
Maksimum basınçta sürekli operasyonlar için uygundur
Durdurma mandalı, anahtarın geri dönmesini ve sıkışmasını önler
Çeşitli bağlantı, adaptör ve redüktörler mevcuttur
Alüminyum titanyum alaşımlı entegre gövde, yüksek mukavemet, yüksek tokluk
Anahtar, daha yüksek hassasiyet ve daha kolay kullanım ile doğrudan somun üzerinde hareket eder
Güç başlığı alüminyum-titanyum alaşımlı tek parça gövdeye sahiptir, yüksek mukavemetli ve aşınmaya dayanıklıdır
| Model | LPW-2 | LPW-4 | LPW-8 | LPW-14 | LPW-30 | ||||
| Tork aralığı (Nm) | 232-2328 | 241-2414 | 585-5858 | 647-6474 | 1094-10941 | 1177-11774 | 1852-18521 | 4188-41882 | 4459-44593 |
| Çalışma basıncı (MPa) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| Somun boyutu (mm) | 19-55 | 60 | 41-65 | 70-80 | 41-95 | 100-105 | 50-117 | 85-155 | 160-175 |
| Silindir ağırlığı (kg) | 1.2 | 1.2 | 2.2 | 2.2 | 3.4 | 3.4 | 5.6 | 12 | 12 |
| Kaset ağırlığı (kg) | 1.6 | 1.7 | 4.4 | 4.6 | 8 | 8.4 | 11.6 | 29 | 30 |

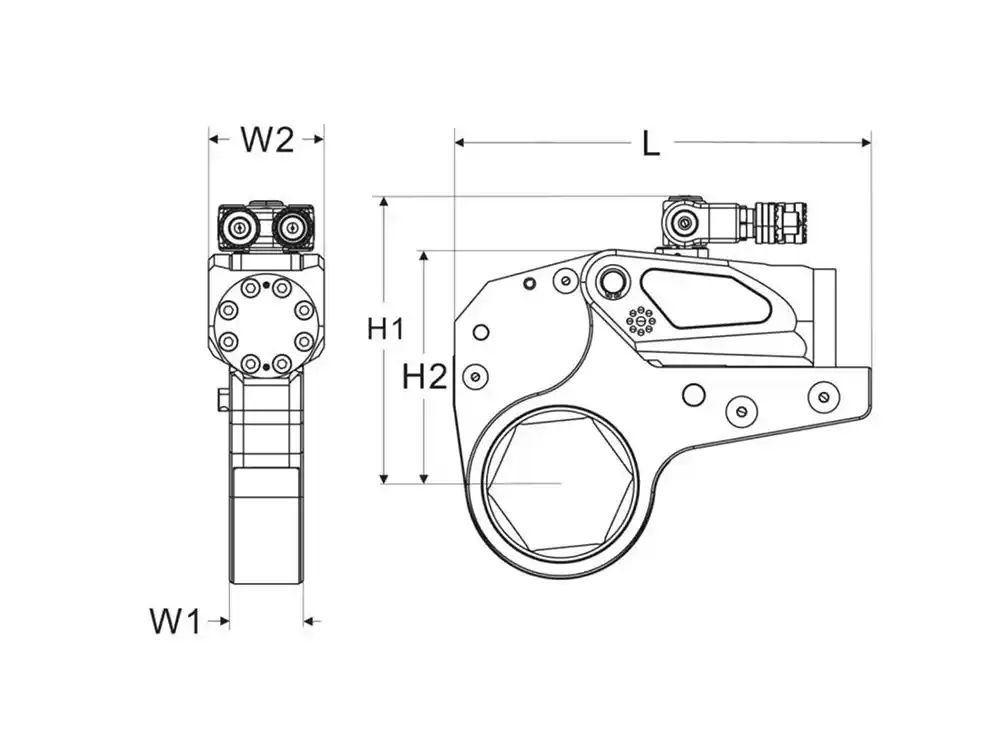

| L (mm) | 186 | 186 | 245 | 246 | 300 | 301 | 361 | 420 | 431 |
| H1 (mm) | 138 | 141 | 177 | 187 | 207 | 216 | 239 | 303 | 315 |
| H2 (mm) | 102 | 105 | 136 | 146 | 169 | 178 | 204 | 272 | 285 |
| W1 (mm) | 32 | 32 | 42 | 42 | 53 | 53 | 64 | 85 | 85 |
| W2 (mm) | 51 | 51 | 66 | 66 | 83 | 83 | 99 | 131 | 131 |
Çalışma alanı
LPW serisi için güç kafası, çeşitli boyutlardaki cırcır bağlantıları ile uyumludur; böylece farklı somun boyutlarına daha düşük maliyetle uyum sağlayabilir.
| Cıvata Dia. (Erkek) |
Somun boyutu (mm) | LPW-2 | LPW-4 | LPW-8 | LPW-14 | LPW-30 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bağlantı model |
R (mm) |
A (mm) |
Bağlantı model |
R (mm) |
A (mm) |
Bağlantı model |
R (mm) |
A (mm) |
Bağlantı model |
R (mm) |
A (mm) |
Bağlantı model |
R (mm) |
A (mm) |
||
| 12 | 19 | LPW-2S19 | 27 | 16 | ||||||||||||
| 14 | 22 | LPW-2S22 | 27 | 14 | ||||||||||||
| 18 | 27 | LPW-2S27 | 27 | 11 | ||||||||||||
| 20 | 30 | LPW-2S30 | 29 | 12 | ||||||||||||
| 32 | LPW-2S32 | 29 | 11 | |||||||||||||
| 22 | 34 | LPW-2S34 | 31 | 11 | LPW-4S34 | 36 | 16 | |||||||||
| 24 | 36 | LPW-2S36 | 31 | 10 | LPW-4S36 | 36 | 15 | |||||||||
| 27 | 41 | LPW-2S41 | 34 | 10 | LPW-4S41 | 39 | 15 | LPW-8S41 | 46 | 22 | ||||||
| 30 | 46 | LPW-2S46 | 37 | 10 | LPW-4S46 | 42 | 15 | LPW-8S46 | 46 | 19 | ||||||
| 33 | 50 | LPW-2S50 | 40 | 11 | LPW-4S50 | 44 | 15 | LPW-8S50 | 46 | 17 | LPW-14S50 | 60 | 31 | |||
| 36 | 55 | LPW-2S55 | 43 | 11 | LPW-4S55 | 46 | 14 | LPW-8S55 | 50 | 18 | LPW-14S55 | 60 | 28 | |||
| 39 | 60 | LPW-2S60 | 46 | 11 | LPW-4S60 | 50 | 15 | LPW-8S60 | 52 | 17 | LPW-14S60 | 60 | 25 | |||
| 42 | 65 | LPW-4S65 | 53 | 15 | LPW-8S65 | 55 | 17 | LPW-14S65 | 60 | 22 | ||||||
| 45 | 70 | LPW-4S70 | 56 | 15 | LPW-8S70 | 58 | 17 | LPW-14S70 | 60 | 19 | ||||||
| 48 | 75 | LPW-4S75 | 59 | 15 | LPW-8S75 | 60 | 17 | LPW-14S75 | 63 | 19 | ||||||
| 52 | 80 | LPW-4S80 | 61 | 15 | LPW-8S80 | 63 | 16 | LPW-14S80 | 66 | 19 | ||||||
| 56 | 85 | LPW-8S85 | 66 | 16 | LPW-14S85 | 69 | 19 | LPW-30S85 | 78 | 28 | ||||||
| 60 | 90 | LPW-8S90 | 69 | 17 | LPW-14S90 | 72 | 20 | LPW-30S90 | 78 | 27 | ||||||
| 64 | 95 | LPW-8S95 | 71 | 16 | LPW-14S95 | 74 | 19 | LPW-30S95 | 83 | 28 | ||||||
| 68 | 100 | LPW-8S100 | 75 | 17 | LPW-14S100 | 77 | 19 | LPW-30S100 | 83 | 25 | ||||||
| 72 | 105 | LPW-8S105 | 78 | 17 | LPW-14S105 | 80 | 19 | LPW-30S105 | 89 | 28 | ||||||
| 76 | 110 | LPW-14S110 | 83 | 19 | LPW-30S110 | 89 | 25 | |||||||||
| 80 | 115 | LPW-14S115 | 87 | 20 | LPW-30S115 | 95 | 28 | |||||||||
| 117 | LPW-14S117 | 87 | 19 | LPW-30S117 | 95 | 27 | ||||||||||
| 85 | 120 | LPW-30S120 | 95 | 25 | ||||||||||||
| 125 | LPW-30S125 | 101 | 29 | |||||||||||||
| 90 | 130 | LPW-30S130 | 101 | 26 | ||||||||||||
| 95 | 135 | LPW-30S135 | 104 | 26 | ||||||||||||
| 140 | LPW-30S140 | 110 | 29 | |||||||||||||
| 100 | 145 | LPW-30S145 | 110 | 26 | ||||||||||||
| 105 | 150 | LPW-30S150 | 116 | 29 | ||||||||||||
| 110 | 155 | LPW-30S155 | 116 | 26 | ||||||||||||
| 160 | LPW-30S160 | 128 | 36 | |||||||||||||
| 115 | 165 | LPW-30S165 | 128 | 33 | ||||||||||||
| 120 | 170 | LPW-30S170 | 128 | 30 | ||||||||||||
| 175 | LPW-30S175 | 128 | 27 | |||||||||||||
Kritik cıvatalama uygulamaları söz konusu olduğunda, mühendislerimiz doğru çözümü önerebilmek için ek uygulama bilgilerine ihtiyaç duyabilir.
Neden EKXIA'nın Düşük Profilli Hidrolik Tork Anahtarını Seçmelisiniz?
-
İmkansız Cıvatalara Erişim:
“Borular, vidalar veya flanşlar gibi büyük engellerin üzerine kolayca oturur. Bu, alan sorunlarını çözüyor ve standart anahtarların ulaşamadığı cıvataları erişilebilir hale getiriyor.” -
Güç, Dar Noktalarda Hassasiyetle Buluşuyor:
“Tam hidrolik tork sağlar (±3% doğruluk) performanstan ödün vermeden son derece sınırlı erişim alanlarında riskli geçici çözümleri ortadan kaldırıyor.” -
Kritik İş Verimliliği:
“Büyük, tıkalı flanş bağlantılarının (boru tesisatı, türbinler, ağır makineler) montaj/demontajını önemli ölçüde hızlandırarak maliyetli arıza sürelerini azaltır.”
Hidrolik Anahtarımızı İş Başında İzleyin
EKXIA'nın hidrolik tork anahtarının gerçek dünyadaki endüstriyel uygulamalarda nasıl yüksek hassasiyetli performans sunduğunu görün. Yerinde gösterimlerle gücünü, hızını ve güvenilirliğini deneyimleyin.
Sıkça Sorulan Sorular - Hidrolik Tork Anahtarı
Düşük profilli hidrolik tork anahtarlarımız 232 Nm ila 44593 Nm arasında bir tork aralığını kapsar, özelleştirmek için daha yüksek tork değeri de mevcuttur.
Evet. Düşük profilli hidrolik anahtar modellerimiz, dar veya ulaşılması zor alanlara uyacak şekilde özel olarak tasarlanmıştır.
Bu aletler, uygulamanıza bağlı olarak elektrikli veya pnömatik olabilen yüksek basınçlı hidrolik pompalar kullanarak çalışır.
Kesinlikle. Anahtarlarımız, değiştirilebilir kaset başlıkları veya redüktörler kullanarak M19'dan M175'e kadar çok çeşitli cıvata boyutlarını barındırır.
Düzenli temizlik, conta kontrolü ve önemli parçaların zamanında yağlanması, aletinizi en iyi durumda tutacaktır. Ayrıca tam satış sonrası destek ve servis hizmeti de sunuyoruz.
