Caractéristiques
- Corps monobloc en alliage d'aluminium et de titane, offrant une résistance et une ténacité élevées
- L'arbre de transmission est doté de cannelures coaxiales à double rangée, et le bras de réaction avant est assemblé à l'arbre de transmission selon l'axe du boulon, ce qui lui permet de pivoter à 360°
- 6 modèles avec une plage comprise entre 151 et 15 921 N·m
- La rotation à 360° × 180° permet d'utiliser la clé en toute liberté, sans aucune contrainte d'espace.
- Pression de service maximale : 70 MPa
- Précision : ±31 TP3T
| Modèle | CAW-07 | CAW-1 | CAW-3 | CAW-5 | CAW-8 | CAW-10 |
|---|---|---|---|---|---|---|
| Plage de couple (N·m) | 151-1058 | 249-1741 | 424-4241 | 737-7370 | 1052-10521 | 1592-15921 |
| Poids (kg) | 1.4 | 2 | 4.3 | 7.1 | 9.4 | 13.3 |

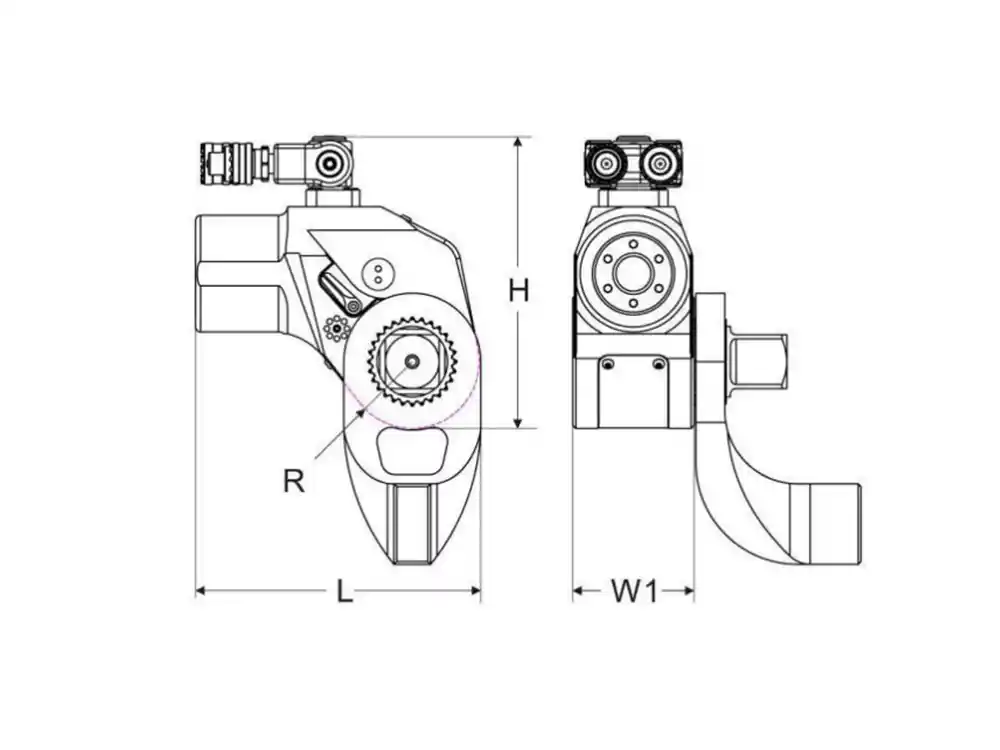

| L (mm) | 111 | 128 | 165.8 | 202 | 224 | 251.7 |
| H (mm) | 120 | 140.8 | 180 | 206.5 | 227.8 | 248.1 |
| R (mm) | 25.4 | 28.6 | 38.1 | 47.3 | 52.3 | 60.1 |
| W1 (mm) | 46 | 55.2 | 73.7 | 86 | 100.5 | 110.5 |
| Entraînement carré | 3/4″ | 3/4 “ | 1 “ » | 1-1/2″ | 1-1/2″ | 1-1/2″ |
Pour les applications de serrage critiques, nos ingénieurs peuvent avoir besoin d'informations supplémentaires concernant l'application afin de recommander la solution la mieux adaptée.
Pourquoi choisir la clé dynamométrique hydraulique à embout carré d'EKXIA ?
-
Précision et cohérence :
“ Obtenez un serrage précis et reproductible des boulons (±3% ou mieux), ce qui permet d'éliminer les fuites, les défaillances et les retouches coûteuses en respectant à chaque fois les spécifications techniques essentielles. ” -
Puissance et rendement :
“ Sa puissante force hydraulique permet de venir facilement à bout de boulons volumineux et lourds. Cela réduit le travail manuel, diminue la fatigue de l'opérateur et accélère la réalisation du projet par rapport aux méthodes manuelles. ” -
Sécurité renforcée :
“ Travailler en toute sécurité à distance, en réduisant au minimum les risques liés à la rupture des boulons, aux projections de débris et aux chocs brusques, afin de protéger le personnel et les équipements dans les applications à haute tension. ”
Découvrez notre clé hydraulique en action
Découvrez comment la clé dynamométrique hydraulique d'EKXIA offre des performances de haute précision dans des applications industrielles réelles. Découvrez sa puissance, sa rapidité et sa fiabilité lors de démonstrations sur site.
Foire aux questions – Clé dynamométrique hydraulique
Nos clés dynamométriques hydrauliques coaxiales couvrent une plage de couple allant de 151 Nm à 15 921 Nm ; des couples plus élevés sont également disponibles sur mesure.
Par rapport aux clés à embout carré classiques, ce modèle nécessite moins d'espace de travail, car le bras de réaction et le corps de la clé sont coaxiaux.
Ces outils fonctionnent à l'aide de pompes hydrauliques à haute pression, qui peuvent être électriques ou pneumatiques selon l'application.
Tout à fait. Nos clés s'adaptent à une large gamme de tailles de boulons — du M19 au M175 — grâce à des douilles à choc interchangeables.
Un nettoyage régulier, une vérification des joints et une lubrification effectuée en temps opportun des pièces essentielles permettront de maintenir votre outil en parfait état de fonctionnement. Nous proposons également un service après-vente complet et des prestations d'entretien.
